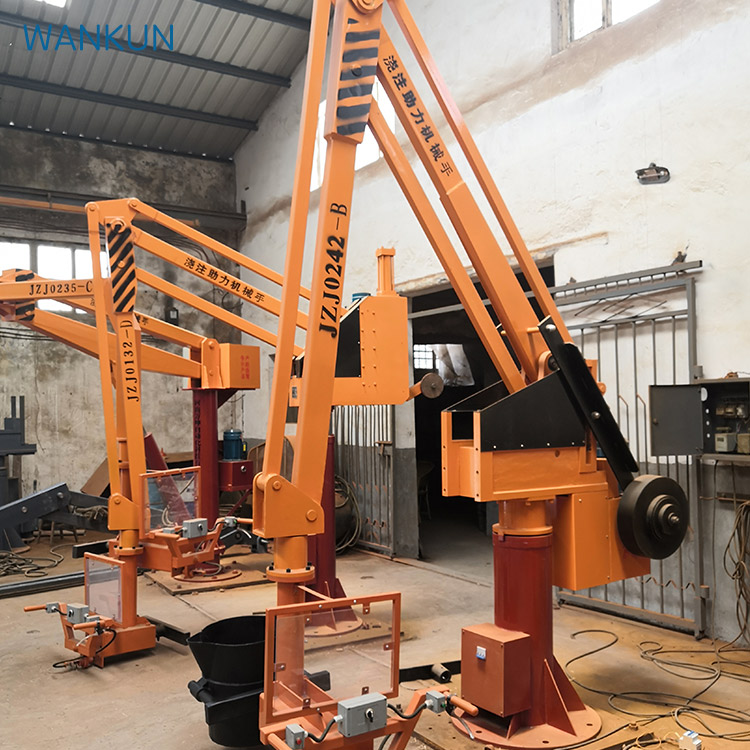

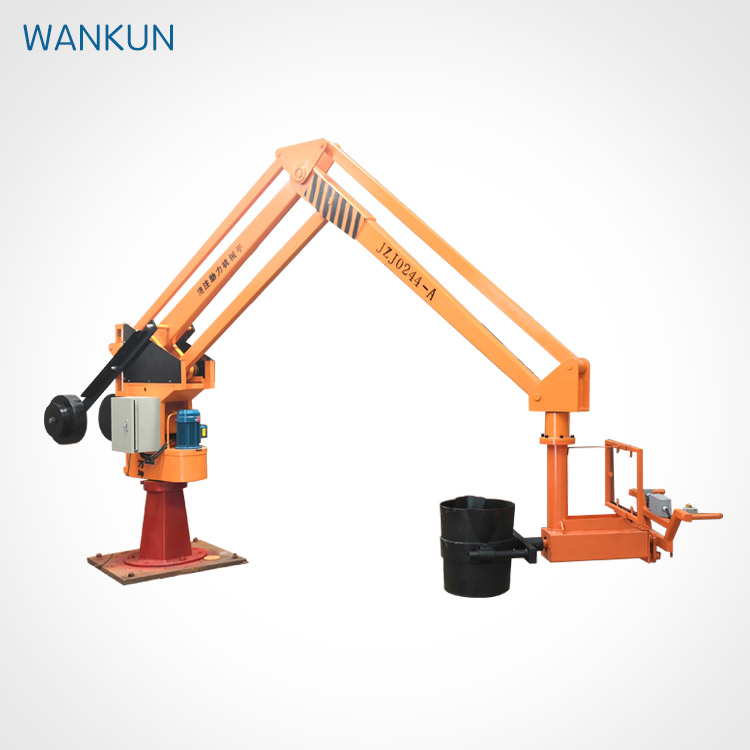

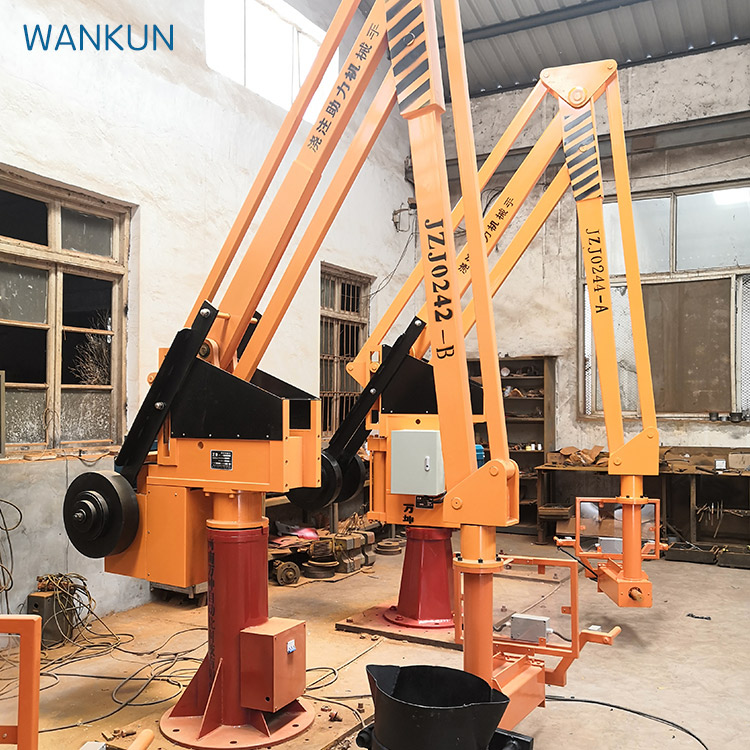

ZJZ-Serie Hydraulikgussmanipulator

ZJZ-Serie hydraulische Gießmanipulator ist eine neue Art von Gieß- und Heben Ausrüstung, keine Reise-Schalter, mit der Zylinder-eigenen Reisebegrenzung und ein Puffergerät.

Produktbeschreibung

ZJZ-Serie Hydraulikgussmanipulator ist eine neue Art von Gießen und Heben Ausrüstung, mit den folgenden Eigenschaften:

1, kein Reiseschalter, mit der eigenen Reisegrenze des Zylinders und einem Puffergerät.Mit der Pistonstabbewegung nach oben und unten, um die Hebebombewegung zu treiben, ist die Bewegung relativ stabil.

2. Das hydraulische System ist mit einem Sicherheitsgerät ausgestattet, das im Falle einer Überlastung usw. eine Sicherheitsschutzfunktion hat und Schäden an den Teilen und Unfällen der Balance-Krane vermeidet.

3. Der Zjz-Serie Gießmanipulator ist mit Geschwindigkeitsbegrenzungs- und Selbstabsenkungsfunktionen ausgestattet, die das Gewicht reibungsloser verlieren und den Energieverbrauch sparen können. Der MANIPULATOR IST FÜR HÖHEREFFEKTIVITÄTES LIFTING UND GENAUES POSITIONIEREN UND INSTALLIEREN ZU HEHREN Gegenständen innerhalb von 300 kg, vor allem für mittelgroße und kleine FOUNDdries. Es hat die Vorteile von geringer Größe, geringem Lärm, leichtem Gewicht, neuartiger und kompakter Struktur, sicherer und zuverlässiger Betrieb, einfacher und bequemer Wartung usw. Es ist ein neues Produkt, das den Bediener

Hydraulisches Gießmanipulator beim Heben von schweren Gegenständen wird durch folgende drei Arten der Bewegungssynthese erreicht:

1, vertikales Heben einer hydraulischen Bewegung

2. Drehen Sie die Fuselage manuell um

3. Horizontal manuell bewegen



MAin technische Parameter der ZJZ hydraulischen Gussmanipulator

Tabelle 1:



Modell

von 0135

0235

von 0335

von 0140

von 0240

0340 zu

Gewichtssteigerung erhöht(in kg )

100 zu

200 zu

von 300

100 zu

200 zu

von 300

Maximaler Betriebsradiusund mm)

von 3500

4 000

Höchsthöhe maximale Aufhebung(in dermm) ist

von 1100, der1300 oder Gewohnheit

Winkel der Rotation (Grad)



345

Motoren

Modell

Der Y90S-4

Rated Geschwindigkeit

1400er

RAted Macht(in kW )

1.5 Die

Viskosität des Öls (mm2 zuund s)

Die Sauberkeit von Öl und System darf nicht niedriger sein als GBT 14039-93 Klasse 19/16 oder NAS 1638 Klasse 10

Spezifikationen Anzahl der Ankerschrauben

M24x600x6 (Einheitliche Verteilung)

Durchmesser des zentralen Kreises der Ankerschraube

D (in mm)

600 zu

Empfohlene Betonbasisgröße (Länge x Breite x Tiefe)

1000x1000xvon 450

1000x1000xvon 500

1250 x 1250 x 600








Draußen Zeichnen





Struktur und Prinzip

Der JZJ-Serie hydraulische Gießmanipulator besteht aus fünf Teilen: Fuselage, ausgewogenen Vier-Rad-Mechanismus, hydraulisches System und elektrische Steuerung, Gießbeutel Umlaufgerät.



1. Die Fusellage

Dieser Teil besteht aus der Basis,

Die Basis kann auf einer Zementbasis (fixiert) (siehe Tabelle - für Grunddimensionen) oder auf einem beweglichen Wagen (mobil) fixiert werden. Der Körper kann im Bereich von 345 Grad um den rotierenden Wagen Sitz drehen. Die vertikale Führungsassembly ist an der Rückseite des Körpers fixiert, und das Führungsrad des ausgewogenen Vier-Links-Mechanismus bewegt sich nach oben und unten auf die Führungsrinde.

2, Balance vier verbindende Stange Mechanismus:

Dieser Teil besteht aus großem Arm, großem Arm-Komplexarm, Hebelarm, Hebelarm-Komplexarm, Verbindungsstab, Stützplatte und Gleichgewichtsblock und anderen Teilen. Die beiden Seiten des Hängepunkts zwischen der Stützplatte und dem Verbindungsstab werden horizontal durch ein Paar Ein-Reihe-Kugellager auf der Leitbahn des Körpers bewegt. Das hintere Ende des großen Arms ist mit dem Kopf des Pistonstabs des hydraulischen Zylinders durch den Nuss verbunden und die vertikale Bewegung wird entlang des Leitungsstabs durchgeführt. Das angepasste Gleichgewichtsblock wird auf dem großen Arm mit vier Verbindungen installiert, die mit dem Selbstgewicht des Gleichgewichtsstabs ausgeglichen werden, so dass der Spreader den Zw

3. Hydraulisches System

Das System besteht aus Getriebepumpe, elektromagnetischem Richtventil, Ein- und Rückleitungsölrohr, Sicherheitsventil, Hydraulikzylinder usw. Wenn der Bediener drückt, steigt (oder fällt) Button, hydraulisches Öl durch das elektromagnetische Ventil in den Zylinder, die untere Kammer, drückt die Pistonstange nach unten (oder nach oben) Bewegung, durch das Vier-Link-Helfer-Prinzip, um die Hebebewegung schwerer Objekte zu treiben.

Wenn das LIFTING-Gewicht das 1,1-fache des angegebenen Gewichts überschreitet, wird das Sicherheitsventil geöffnet und entladen, so dass das Gewicht nicht erhoben werden kann, um die Sicherheit des gesamten hydraulischen Gleichgewichtskraters zu schützen. (siehe Abbildung 4 für das Prinzip)



4. Teil der elektrischen Steuerung:

Dieser Teil besteht aus Motor, Kunststoffgehäuse Schaltkreisbrecher, Fuse, Steuerungsknopf, AC-Kontaktor, kleines Relais, Steuerungstransformator usw. (siehe Tabelle 2). Die Maschine verwendet dreiphasige 380V, 50HZ Stromversorgung (drei-phase vier Linien), die neutrale Linie sollte fest verbunden sein.

Verwenden Sie die 24V-Stromversorgung. Die Stromversorgungslinie kann von der Unterseite des Chassises oder von der linken Seite der elektrischen Box geleitet werden. Wenn der Luftschalter eingeschaltet ist, ist der automatische Resetknopf des Spreads immer eingeschaltet und das System beginnt zu arbeiten, nachdem die Fernbedienung eingeschaltet ist. Drücken Sie die Auf- oder Ab-Taste (siehe Abbildung 3) um den Spreader zu erhöhen oder zu senken.




Sling



5. Verbreitung des Teils:

Der Informationsbestandteil besteht aus einem Kommunikationssteuerungsgerät und einem horizontalen Mo-Walking-Gerät. Rao Bao eine Get-Frame-Komposition. Durch das Durch-Control-Färben kann der Schlauch gesteuert werden, um sich nach oben und unten zum künstlichen Gebäude zu bewegen, und die Handbremse kann gedrückt werden, um sich zu drehen. Das horizontale Drehgerät ermöglicht es dem Bediener, leicht anzuwenden. Der Schlauchmontage-Rahmen sollte mit dem Schlauch verbunden sein.



Verpackung, Transport, Installation und Inbetriebnahme

1. Verpackung, Transport und Montage

Beim Versand wird die gesamte Maschine auf dem speziellen Transportbodenrahmen befestigt, und die ausgewogene Vier-Bar-Verbindung wird mit einer festen Platte an der Fuselage befestigt, so dass sie nicht nach hinten und nach vorne gleiten kann.

Teile der Ausrüstung und des Kraftstofftanks waren mit Regen nass. Die gesamte Maschine kann auch in drei Teile aufgeteilt werden: Fuselage, ausgewogenes Vier-Bar-Verbindungsmechanismus und Gegengewichtskomponenten für die Verpackung und den Transport. Teile der Montagemaschine nach dem Diagramm, legen Sie die Wache und die vertikalen Leitfadenplatten ab, nachdem der Kran in den Armen oben, um die Vier-Bar-Verbindung auszugleichen, den Antriebsarm, parallel zum Arm-Unterstützungsplatte auf jeder Seite des Kreuzes auf dem Arm auf der Ebene des oberen Leitfadens, das Führungsrad auf den vier Anschlussstangen und der Piston-Stopfverbindung, zwei Führungsräder installiert in der



2. Installation und Inbetriebnahme

Bitte lesen Sie die Anweisungen sorgfältig vor der Installation der Maschine. Während der Installation kalibrieren Sie das Niveau der Beton-Grundplatte und fixieren Sie dann die gesamte Maschine auf der Grundlage. Ziehen Sie den Ausbreiter auf den maximalen Arbeitsradius in der gleichen Höhe und machen Sie eine kreisförmige Bewegung von 340 Grad. Finden Sie den horizontalen Punkt des Ausbreiters am dritten gleichen Punkt, und der horizontale Fehler der drei Punkte sollte 15 mm nicht überschreiten. Verbinden Sie die dreiphasige 380V, 50HZ Betriebsstromversorgung (dreiphasige vier Draht), die neutrale Linie sollte sicher verbunden sein. Nachdem die Überprüfung korrekt ist, schließen Sie den Stromschalter der elektrischen Box, drücken Sie den Knopf, um zu



Achten Sie auf Sicherheitsfragen

1. Bevor die Stromversorgung in die Maschine eingeführt wird, sollten drei Leckage-Schutzschalter installiert werden.

2, die Schale der Maschine muss zugrunde gelegt werden (PE-Linie), und die Erdung ist gut.

3. Vor dem Öffnen des elektrischen Boxdeckels zur Wartung muss die externe Stromversorgung zuerst abgeschaltet werden.

4. Beim Betrieb im Freien sollten Regen- und Staubschutzmaßnahmen ergriffen werden.Es ist strengstens verboten, Regen zu nassen elektrischen Geräten oder Regen in den Tank zu gelangen.

5, Remote-Sender sollte zwei Monate (abhängig von der Verwendung) sein, um die Batterie zu ersetzen.



Lubrieren

1. Die Rolllager jedes Teils der Maschine werden mit Kalziumfett geschmiert, gereinigt und alle sechs Monate ausgetauscht.

2. Die Kontaktoberfläche zwischen dem vorderen und hinteren vertikalen Führungsspur und dem Roller wird einmal im Monat mit Kalziumfett geschmiert.

3, der Öltank mit 32# ~ 48# hydraulischem Öl gegen Verschleiß, sollte die Öloberfläche nicht am unteren Rand der Ölfenster-Öloberfläche 10mm unten sein, das hydraulische Ölmodell entsprechend der Verwendung der Umwelt, Reinigung alle sechs Monate, ersetzen Sie einmal.

2 Elektrische Schematische Diagramme






Tabelle 2:



Nein nicht

Der Code

Name ist

Spezifikationen

Q istUantity

Bemerkung

1 zu

M

Motoren

Auf dem Tisch gezeigt1 zu

1 zu



2 zu

QF

Der Air Switch

DZ47-60 D16

1 zu



3 zu

U

REctifier

KBPC30 bis 10

1 zu



4 zu

Sb1SB2SB3SB4

RGefühlecOntrol

Das XJ-E2 TX

1 zu

AC24V

5 zu

KM1KM2

AC Kontakte

CJX1 bis 9

2 zu

AC24V

6 zu

YV1YV2

Magnetische Austauschventile

DSG-02 3C60-D24

2 zu

AC24V

7 zu

TC

cOntroltRansomware



BK-50 380V / 24V

1 zu





Figur 5

Schematik des hydraulischen Systems
