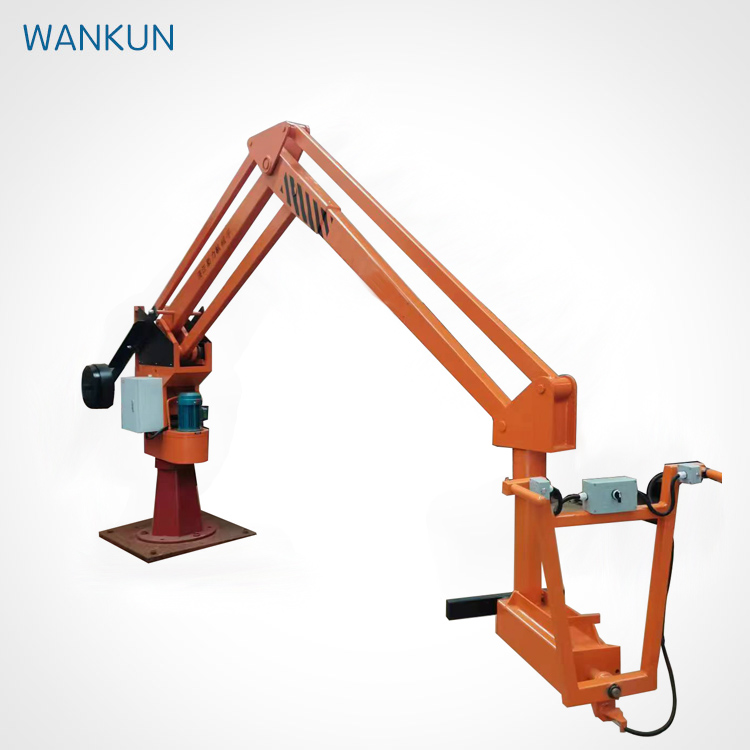

ZJZ0540 Gießmanipulator für Foundry
Drehen 360°
Ladle Kapazität 500kg
Arbeitsradius 4m
| Produkt | Spezifikationsmodell | Erhöhte Liftkapazität | Minimale Aufhebungshöhe von Ladle | Höchsthöhe der Ladle | Maximaler Arbeitsradius | Rotationswinkel | Notiz |
| Hydraulische Manipulatoren | ZZZ0540 | 500 kg | Die Hauptachse des Kachels ist zunächst parallel zum Boden(nach Kundenanforderungen angepasst) | von 1100mm | Das Zentrum der Spalte ist 4000 mm von der kleinen Drehachse entfernt | Haupteinheit dreht sich 345° Liftgerät dreht sich 360° | einschließlich1setofPLCsystem |
1) Der Gießmanipulatorhebelmechanismus wird aus der Ferne gesteuert und kann 360° frei drehen.
2) Die Gießmanipulatormaschine nimmt das Prinzip eines Vier-Bar-Verbindungsmechanismus an. Jeder mechanische Arm kann in jedem Winkel betrieben und gestoppt werden, um einen ausgewogenen stationären Zustand zu erreichen. Dies reduziert die Schwierigkeiten für Bediener während des Gießvorgangs erheblich, insbesondere beim Umgang mit Steigern und geschmolzenem Eisen. Es zielt darauf ab, die körperliche Belastung zu reduzieren und die Gießgeschwindigkeit und Effizienz zu verbessern.
3) Keine Grenzschalter sind erforderlich. Die Grenze wird durch den eigenen Schlag des Ölsylinders erreicht. Das Heben des Arms wird durch die Auf- und Abbewegung des Pistonstocks angetrieben, und ein Puffergerät wird eingerichtet, was zu kleinen Auswirkungen und stabilem Betrieb führt.
4) Sicherheitsvorrichtungen sind im hydraulischen System installiert.Sie haben eine Sicherheitsschutzfunktion bei Überlastung und anderen Situationen, die das Auftreten von leicht beschädigten Komponenten und Unfällen verhindern.
5) Das PLC-System kann die Öffnungszeit der Pumpe und des Ventils sowie die Anpassung der Durchflussleistung steuern.
1) Alle Abmessungen in dieser Zeichnung werden in Millimetern gemessen.
2) Die Druckfestigkeit des Grundbodens darf nicht kleiner als i Tonnen pro Quadratmeter sein.
3) Die spezifische Position des elektrischen Gehäuses und der damit verbundenen Rohrleitungen bezieht sich auf die Gesamtplanung der Stromleitung.
4) Der Drahtleiter (3-Phase 5-Wire-System) hat eine Querschnittsfläche von 4 Quadratmillimetern, mit einer Spannung von 380V + 220V und 2,5 Metern ausgesetzt.
